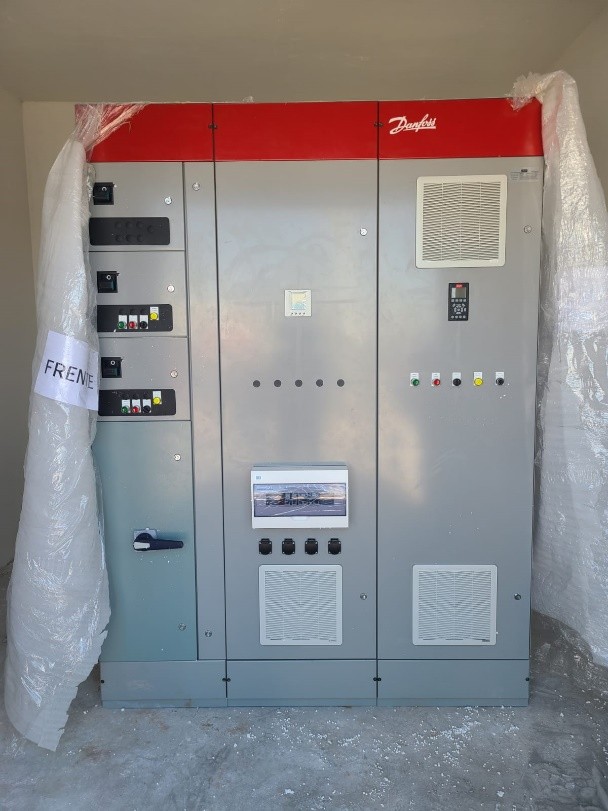

CCM (Centro de control de motores)

Características Estándar:

  • Arrancador Suave/ Variador de velocidad
  • Para operar en sistemas de 440-480 Vca 3F 60Hz
  • Falla de Corriente CC RMS de 42KA
  • Tensión de Control 110/127Vca.
  • Grado de Protección NEMA 1A / NEMA 12
  • Bus de Barras de Cobre Estañado
  • Capacidad del Bus desde 600 a 6000 Amperes
  • Barra de Tierra al fondo del equipo
  • Conformado por 3 Secciones Estructurales
  • Alambrado Clase 2 Tipo B
  • Barrera de Roedores
  • Placa de Identificación con Nombre de la unidad
  • Fabricado en Color Gris o Beige Estándar
  • Cable de Control 16AWG MTW
  • Bus vertical de cobre estañado 300 Amp
  • Bus de tierra vertical estañado al fondo
  • Cubierta aislante protectora para partes vivas

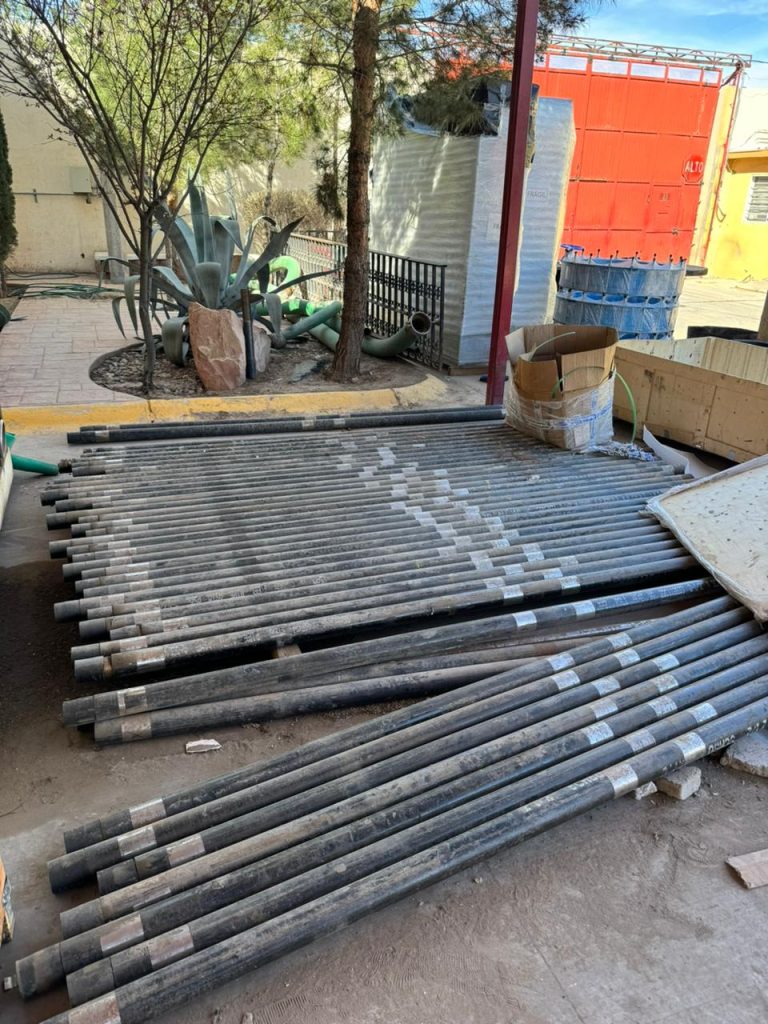

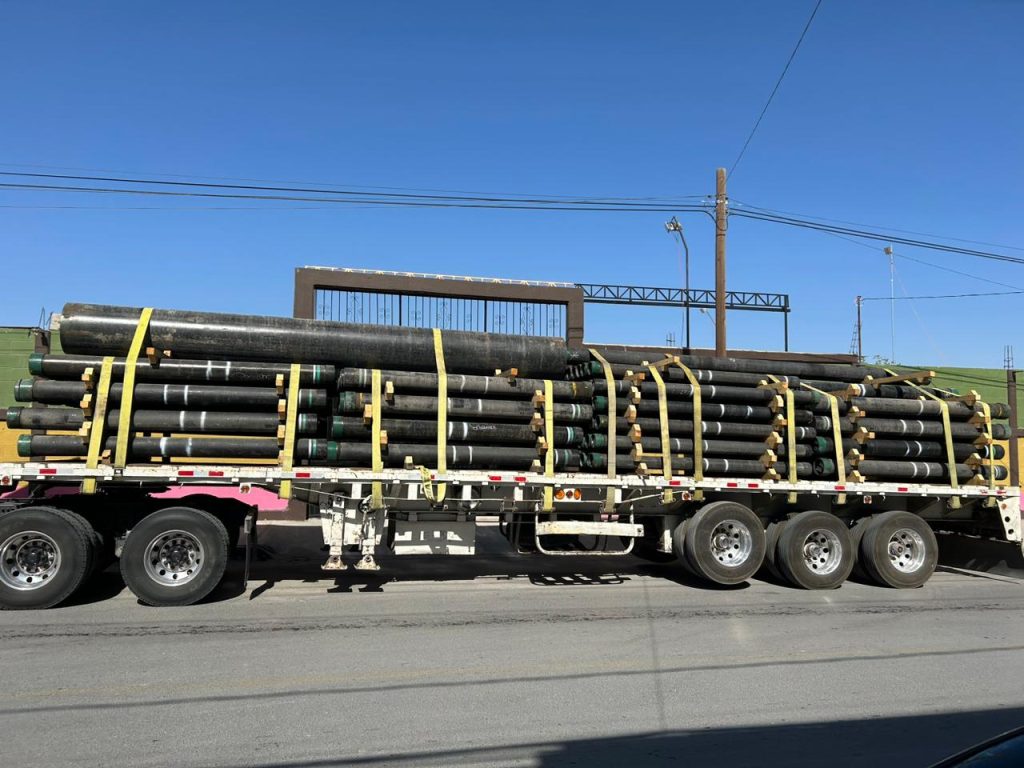

Tubería de acero

Tubería de conducción:

  • Tubería de acero al carbono soldada por resistencia eléctrica de alta frecuencia
  • Diámetros 2.375” a 24”
  • Cedula: 10, 20, 30, 40/STD, 60/XS, 80/XS

Tubería columna:

  • Tubería de acero roscada de 8 hilos/pulg.
  • Diámetros 4.5” a 12.75”
  • Rosca recta
  • Risca cónica

Ademe de ranura longitudinal

  • Tubería de acero al carbono soldada por resistencia eléctrica de alta frecuencia
  • Diámetros 6.625” a 18”

Cubiertas

Tramos de transmisión:

  • Cople para flecha 1-1/2” y 1-11/16” rosca izquierda 10 hilos
  • Tramo de transmisión 2-1/2 “x 1-1/2” y 2-1/2” x 2-11/16”

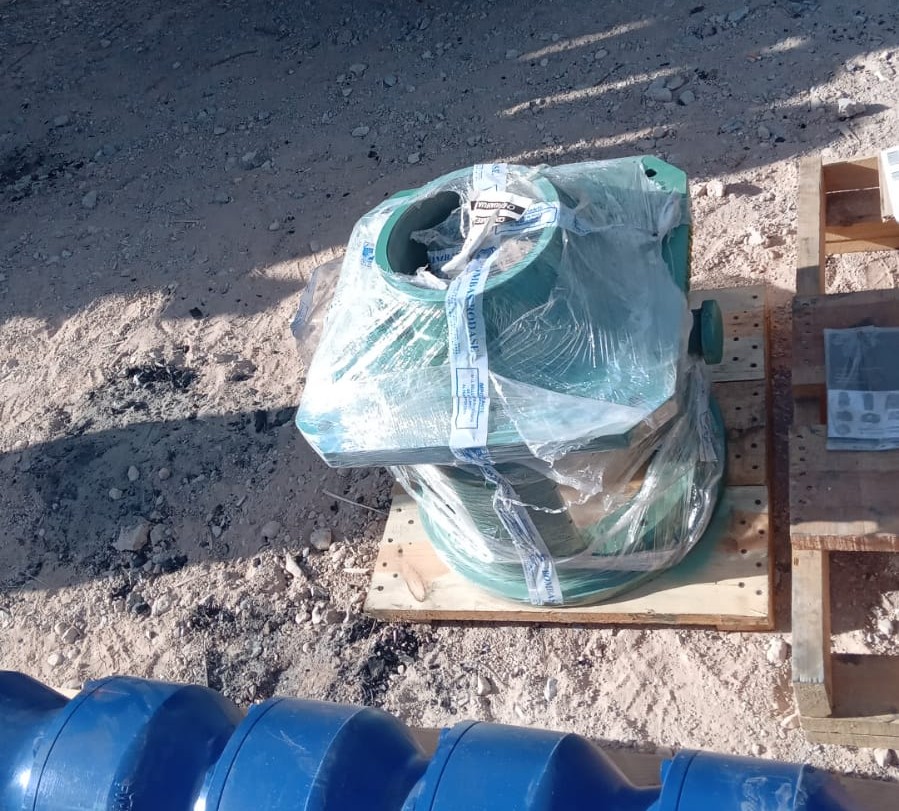

Cabezal Pozo

Cabezal de descargar:

  • Aceitera
  • Lubricación por aceite
  • Goterón

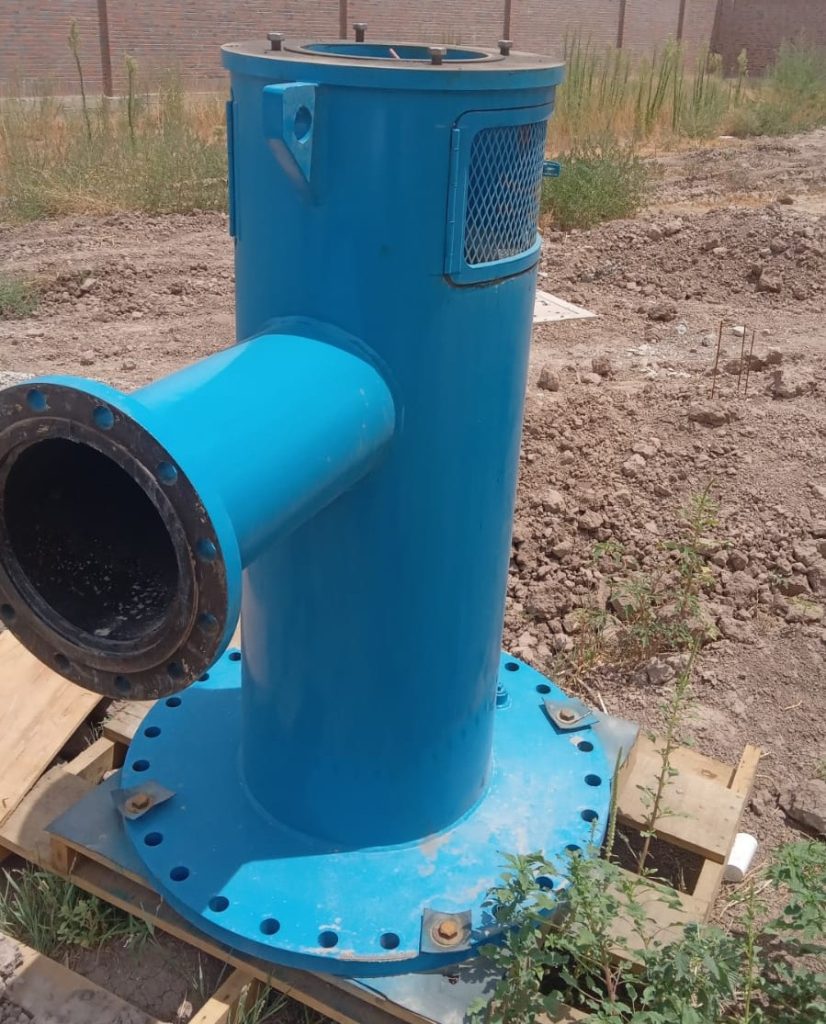

Cabezal-Bote rebombeo

Lata con succión:

  • Fabricado con acero estructural A36
  • Tubo de acero negro y/o galvanizado sin costura A53
  • Brida con acero estructural A36



Cabezal de descarga:

  • Base ANSI para bomba enlatada tipo WOFN
  • Fabricado en acero estructural A36 y A53
  • Tornillos y herrería de acero al carbón

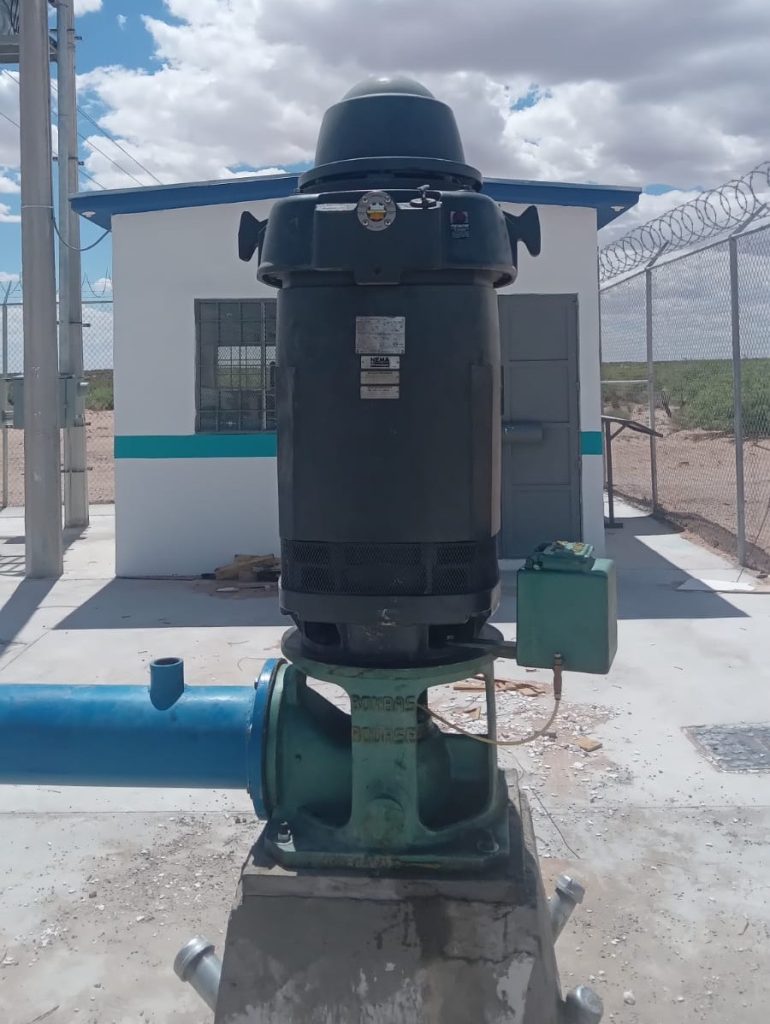

Motores

Motores US:

  • Motor US Vertical Hueca Abierto
  • Eficiencia Nema Premium
  • Frecuencia 60 Hz
  • Uso: Industrial, Agrícola y Gubernamental

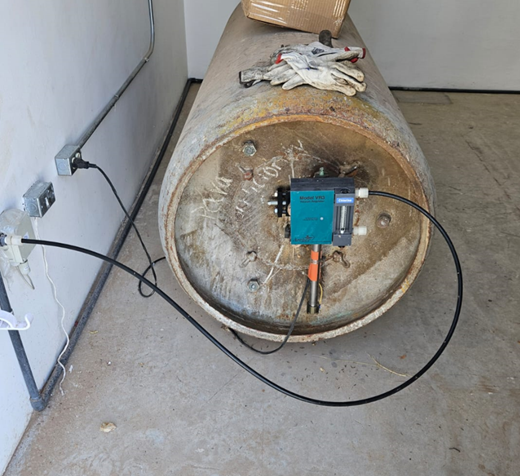

Clorador

Clorador:

  • Clorador Archer Model VR3
  • Aplicación de un solo cilindro hasta sistema de conmutación automática de múltiples cilindros.
  • Uso con cloro, dióxido de azufre y otros gases

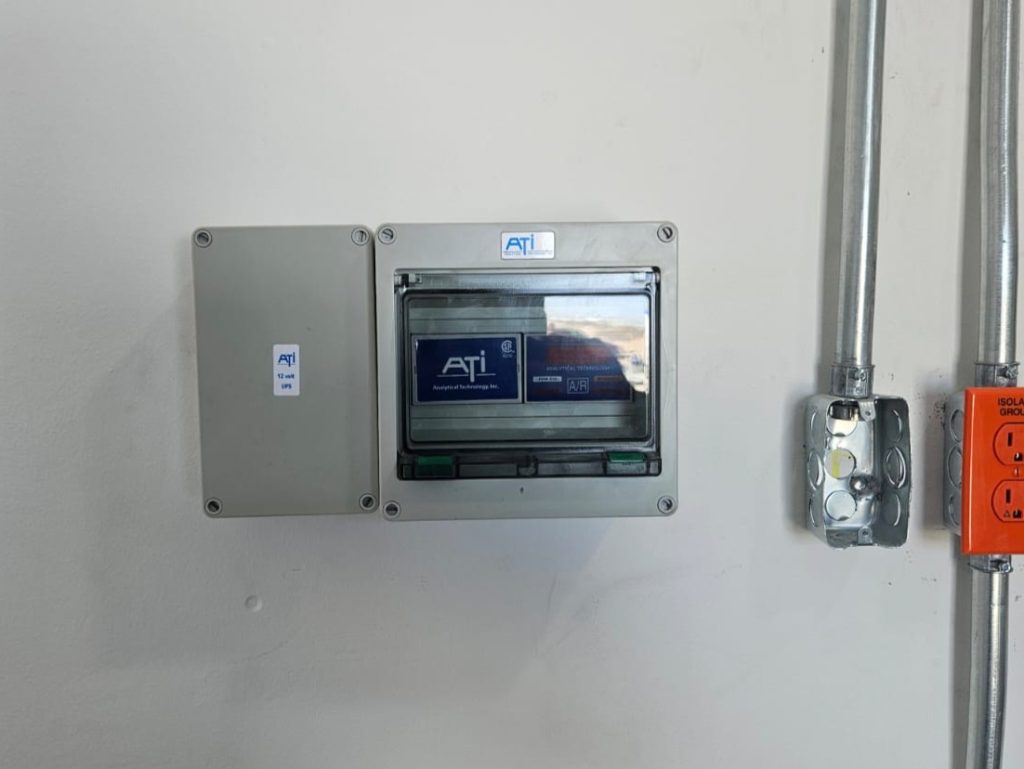

Detector de gas cloro

Detector de gas cloro marca ATI:

  • Alarma sonora de 85 decibeles a prueba de agua a 12 VCD
  • Batería de respaldo
  • Sensores electroquímicos de medición continua

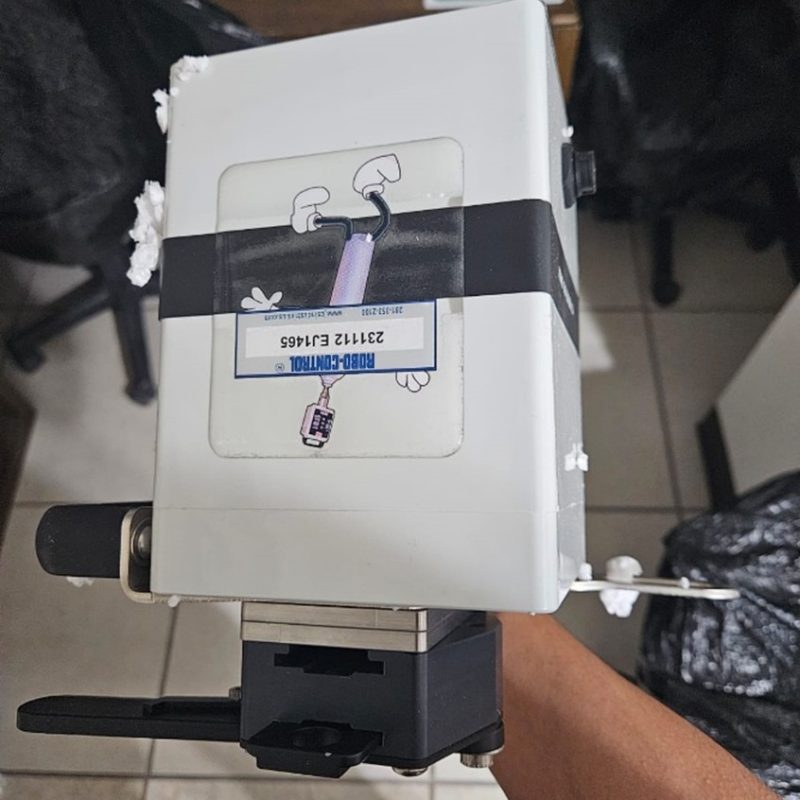

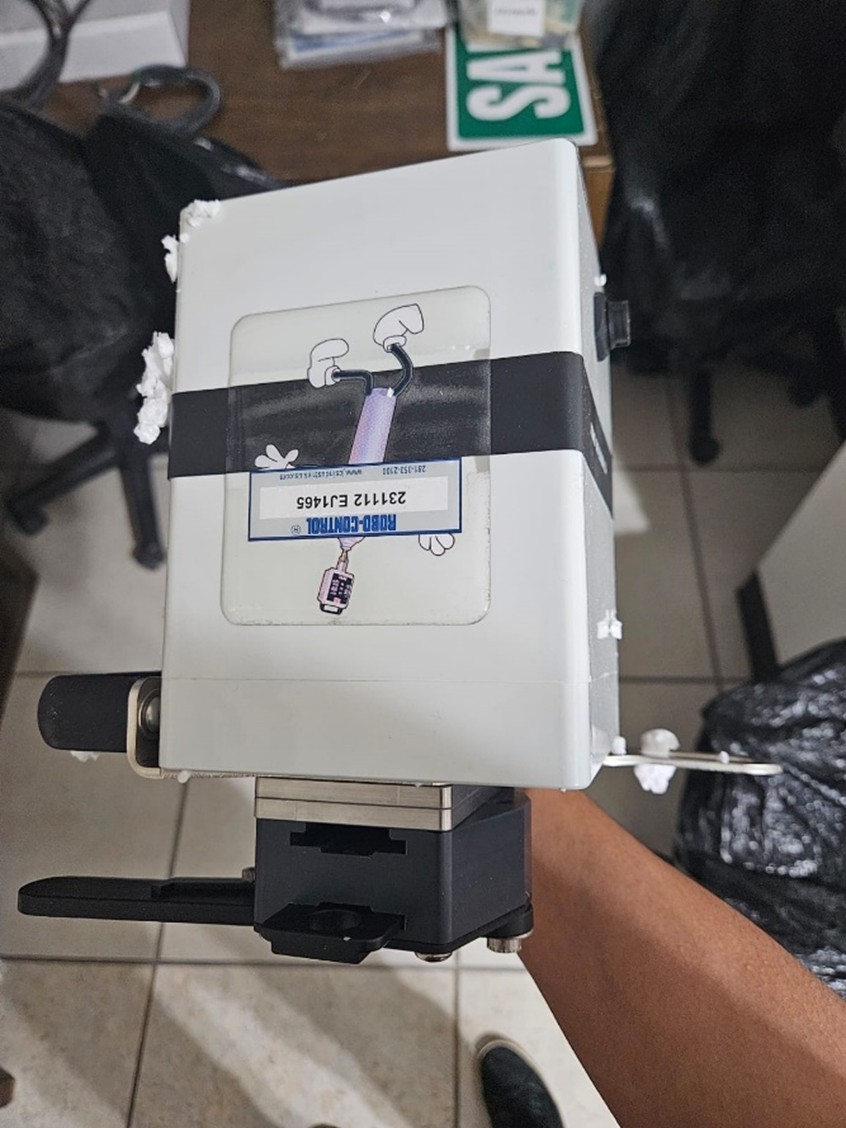

Sistema de cierre automático de válvulas de contenedores de gas cloro

Imagen4

Sistema de cierre automático de válvulas:

  • Válvula con torque de 40-50 Ft-lb
  • Batería
  • Panel de control con indicador de sistema operando y botón de emergencia

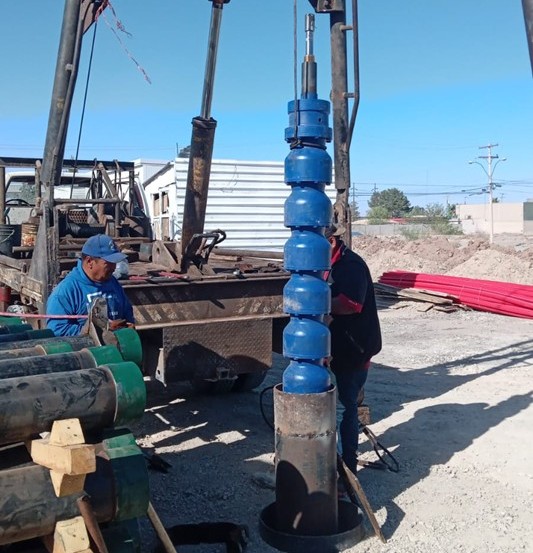

Bomba turbina vertical

Bombas turbina vertical:

  • Tazones hierro fundido
  • Impelente de acero inoxidable 304
  • Flecha y tornillería de acero inoxidable 416
  • Carga hasta 760 metros

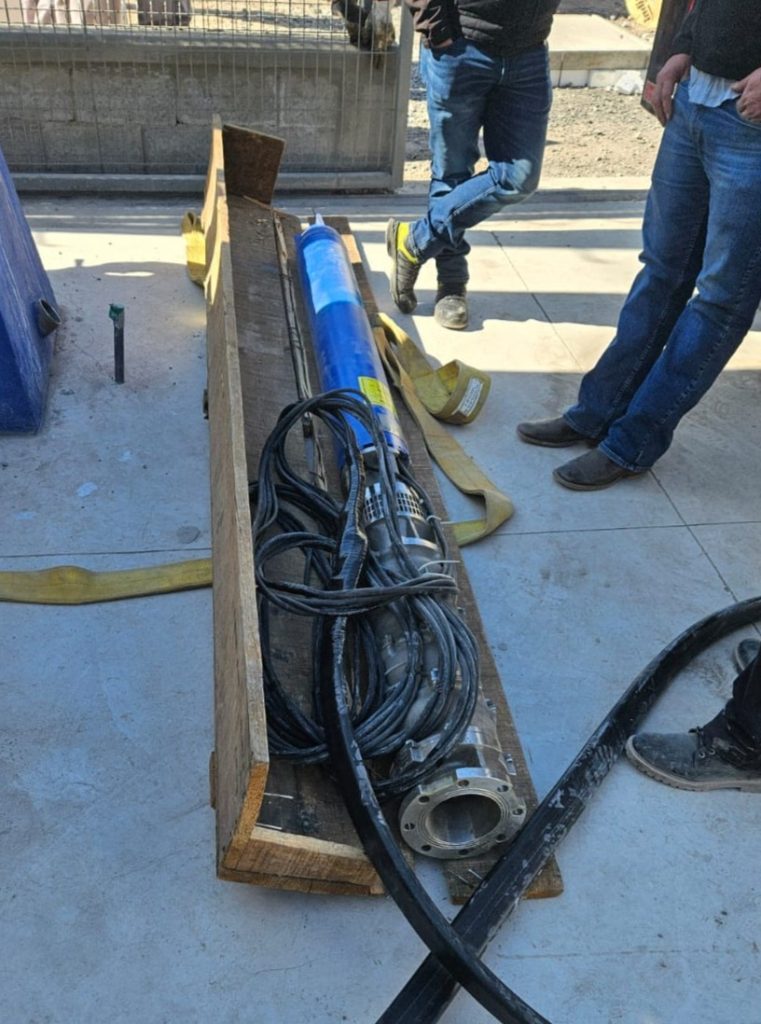

Bomba sumergible

Bombas sumergibles Indar:

  • Material: 304, 316, 904L, Dúplex
  • Gasto: 10 l/s – 2,500 l/s
  • Carga: 20 m – 1,000 m
  • Energía: 25 kW – 4,800 kW
  • Voltaje: 380 V -13,800 V

Velocidad: 500 rpm – 3,600 rpm

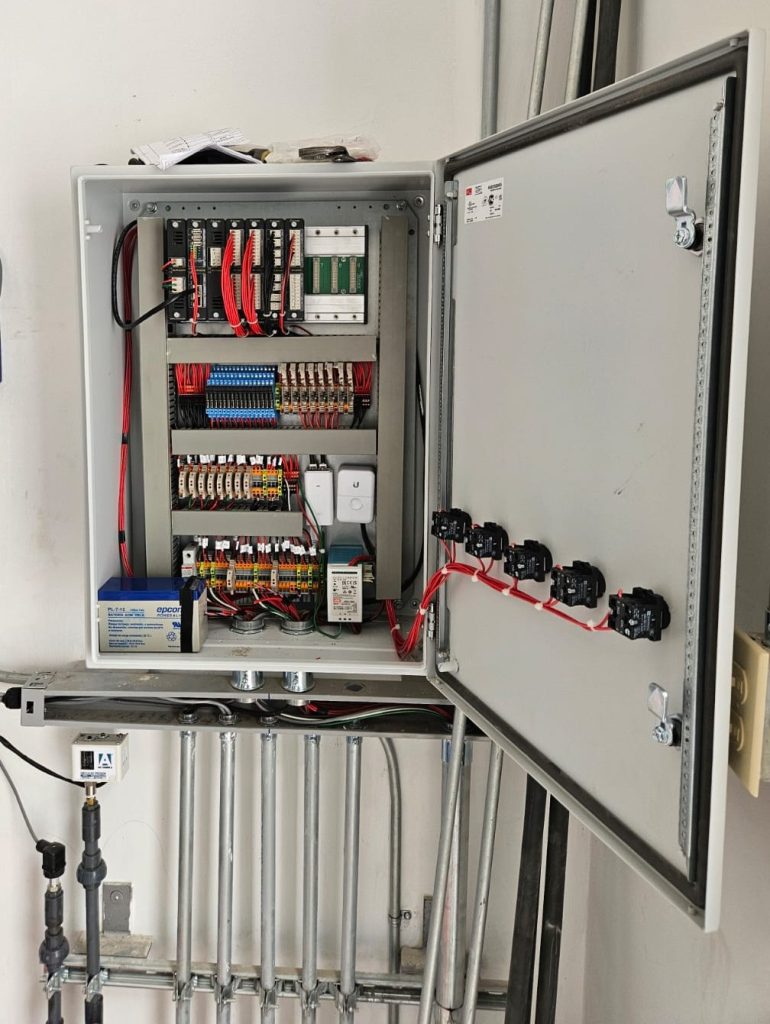

UTR (Unidad terminal remota) tipo pozo

UTR:

  • Protocolo de comunicación MODBUS TCP/IP MODBUS RTU
  • Fuente de poder de 120 VAC a 13.8 VDC 96 Watts, con batería de respaldo de 10 AH
  • Convertidor de DC/DC 12 a 24

Gabinete de acero IP66 de 700x500x260 mm
